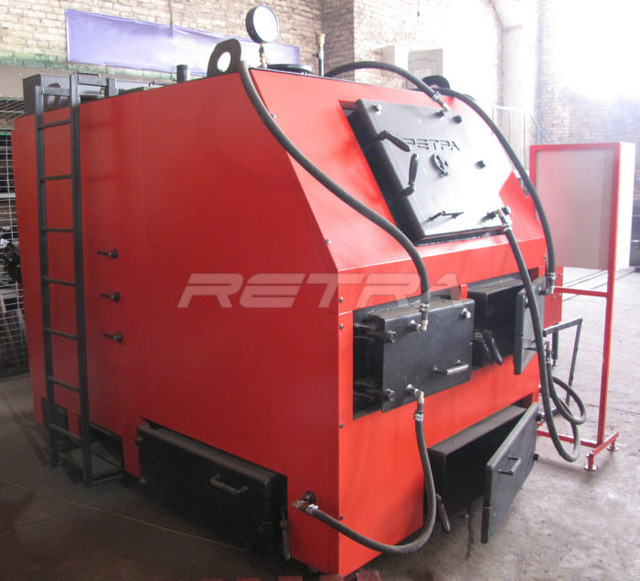

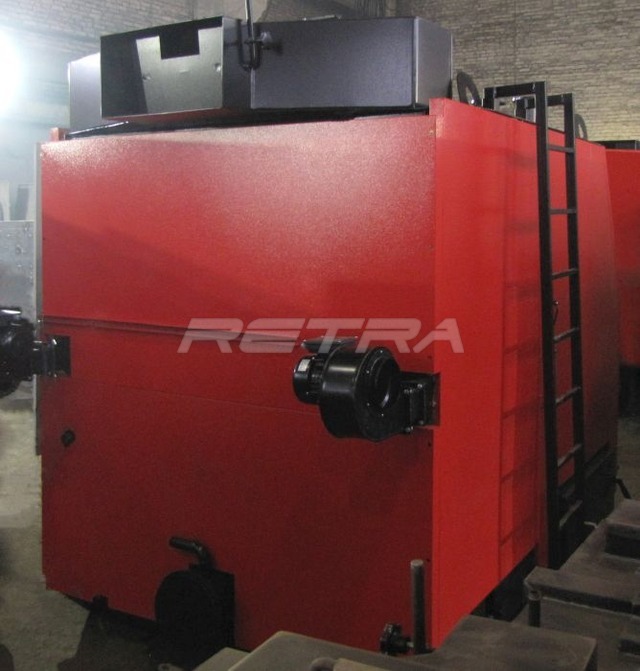

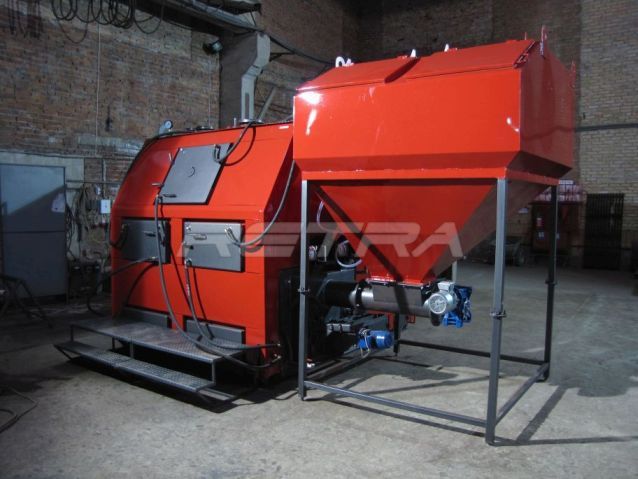

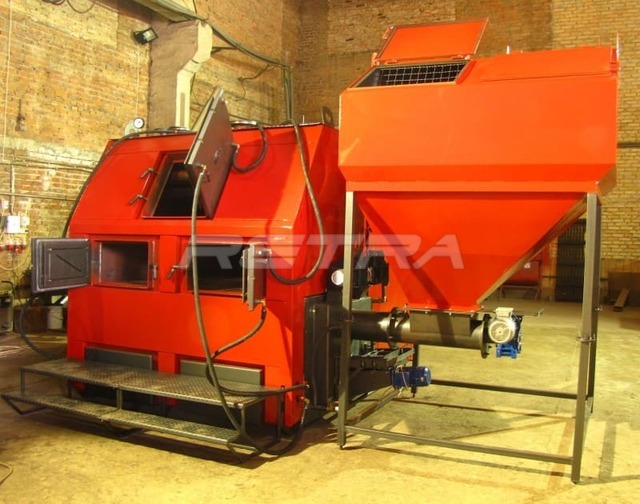

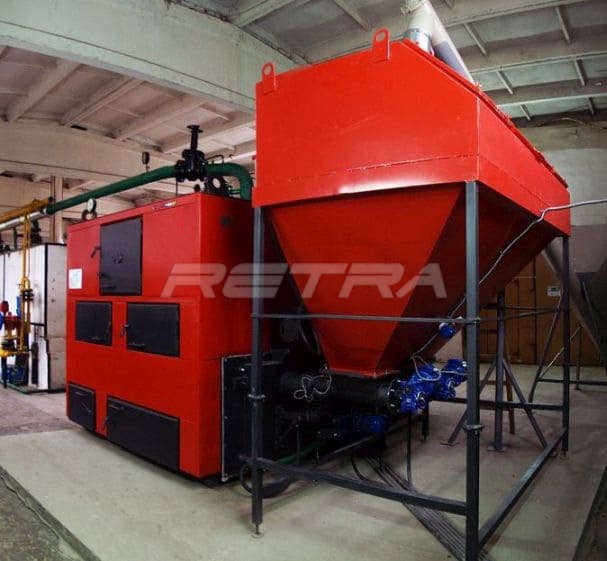

Твердопаливний котел Ретра-4М Trio 800 кВт

Акція! До кожного котла засіб для чищення димоходів Savent в подарунок!

  Твердопаливний котел Ретра-4М Trio 800 кВт призначений для теплопостачання індивідуальних житлових будинків та споруд комунально-побутового призначення, обладнаних системами опалення з примусовою (закрита система опалення під тиском) або природною (відкрита система опалення) циркуляцією теплоносія. Устаткування з максимальною температурою води 95 °С і робочим тиском до 0,2 МПа, з мікропроцесорним регулюванням температури теплоносія, примусовою регульованою подачею повітря і автоматизованою подачею палива в камеру згоряння (при необхідності переводиться на режим ручного завантаження палива).

  Принцип роботи:

  В ручному режимі завантаження палива (дрова, вугілля, брикет і т.п.) відбувається через завантажувальний люк. Процес ефективного згоряння палива в топці здійснюється завдяки інтенсивній подачі повітря по периметру камери. При цьому утворюється «повітряний кокон» навколо палива. Газ, який не згорів у топці через нестачу повітря, догорає завдяки подачі вторинного повітря. Цим забезпечується високий коефіцієнт корисної дії, що досягає 93 %.

  В автоматичному режимі завантаження палива здійснюється автоматично з бункера гвинтовим шнеком (запускається в дію мотор-редуктором) до пелетного пальника. Максимально ефективне згорання палива в пальнику забезпечується завдяки обдуву повітрям, який здійснюється вентилятором. Робота шнекового транспортера і вентилятора контролюється мікропроцесорним терморегулятором.

Переваги Ретра-4М Trio​:

• Дві топки: верхня для спалювання сировини великих розмірів, нижня – для спалювання дрібного палива за допомогою пелетного пальника.
• Робота в ручному і автоматичному режимі.
• Можливість використання різних видів палива.
• Збільшений обсяг бункера забезпечує безперервну роботу котла до 3-5 діб.
• Подвійне запобігання загоряння в шнеку.
• Екологічна чистота – дотримання всіх санітарних та екологічних норм викидів.
• Зручність, простота в обслуговуванні й тривалий термін експлуатації обладнання.
• Сучасна автоматика зі зручним багатофункціональним меню.
• Котли виготовляються з котельної сталі товщиною 6-8 мм.
• Робоча температура димових газів 90-110 °С.
• Наявність системи бездимного горіння при використанні всіх видів твердого палива і горючих відходів.

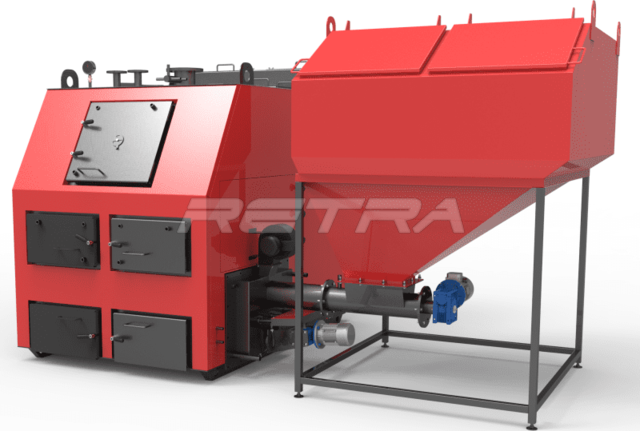

Будова котла Ретра-4М Trio (200-1500 кВт)

1. котел «Ретра-4М» з НПС;
2. люк завантажувальний;
3. люк шуровочний;
4. люк для видалення попелу;
5. люк верхній для чищення димових каналів;
6. патрубок подачі;
7. патрубок під запобіжний клапан;
8. труби колосникові;

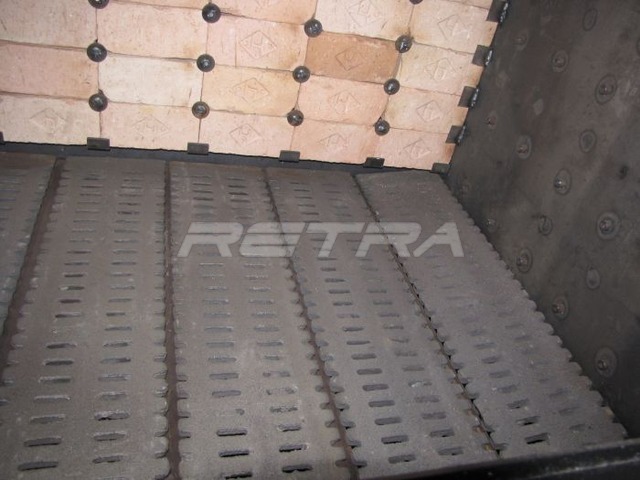

9. настил із чавунних решіток;
10. кожух декоративний;
11. водяна сорочка;
12. НПС (насадка пальник самоочисний);
13. мотор редуктор рухомого піддону НПС;
14. шнековий транспортер пальника;
15. мотор редуктор шнекової подачі;
16. шибер горловини бункера;
17. бак для води (система пожежогасіння шнекової подачі);
18. бункер;
19. люк бункера для завантаження палива;
20. вентилятор;
21. манометр;

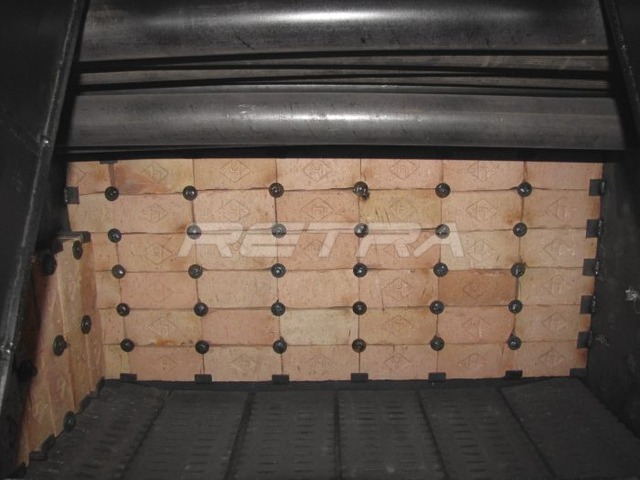

22. камера згоряння (топка);
23. кран під манометр;
24. димохід;
25. поворотний шибер димоходу;
26. пряма перегородка;
27. теплоізоляція;
28. люк боковий для видалення сажі і попелу;
29. камера для накопичення попелу (зольник);
30. патрубок зливний з кульовим краном;
31. патрубок повернення;
32. мідна гільза для установки термодатчика.

Схема подачі палива для котлів Ретра-4М Trio

Характеристики
