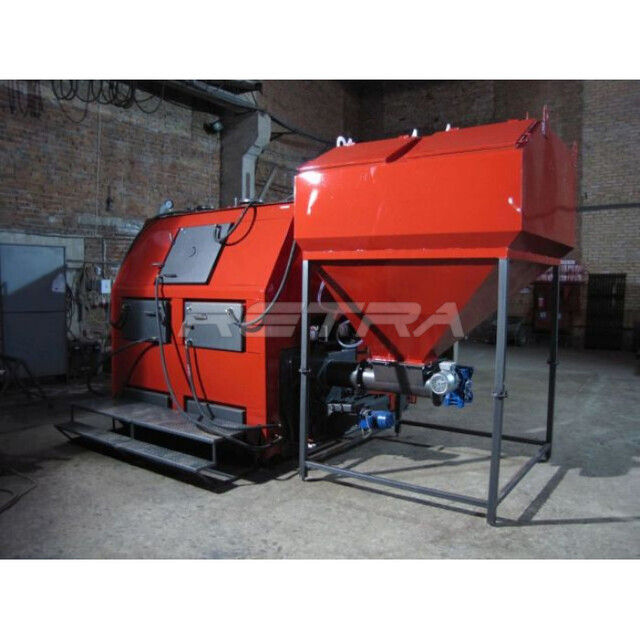

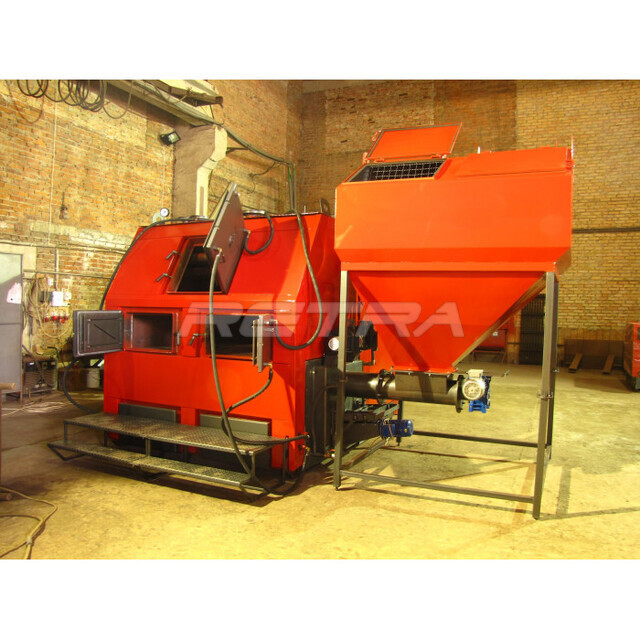

Твердопаливний котел Ретра-4М Bio 400 кВт

Акція! До кожного котла засіб для чищення димоходів Savent в подарунок!

   Котел твердопаливний Ретра-4М Bio 400 кВт з максимальною температурою води 95 °С і робочим тиском до 0,2 МПа, з мікропроцесорним регулюванням температури теплоносія, примусовою регульованою подачею повітря та автоматизованою подачею палива в камеру згорання (при необхідності переводиться на режим ручного завантаження палива). Модель призначена для теплопостачання індивідуальних житлових будинків і споруд комунально-побутового призначення, обладнаних системами опалення з примусовою (закрита система опалення під тиском) або природною (відкрита система опалення) циркуляцією теплоносія.

Принцип роботи:

   Котел може працювати в двох режимах – в режимі ручного і автоматичного завантаження палива.

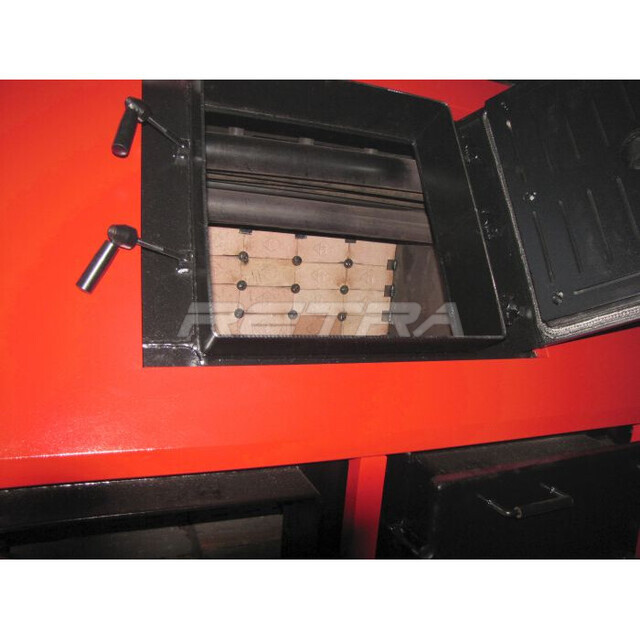

   У першому режимі роботи котла завантаження палива (дрова, вугілля, брикет тощо) відбувається через завантажувальний люк. Процес ефективного згоряння палива в топці здійснюється завдяки інтенсивній подачі повітря по периметру камери. При цьому утворюється «повітряний кокон» навколо палива. Газ, який не згорів у топці через нестачу повітря, догорає завдяки подачі вторинного повітря. Цим забезпечується високий коефіцієнт корисної дії, що сягає 93%.

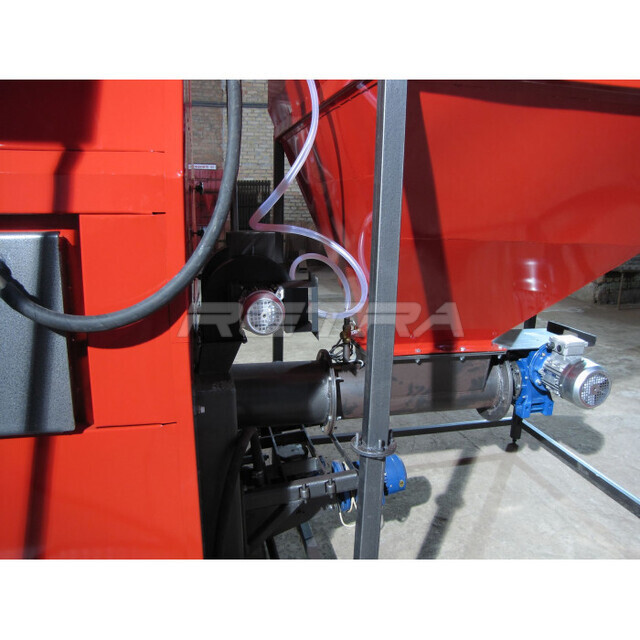

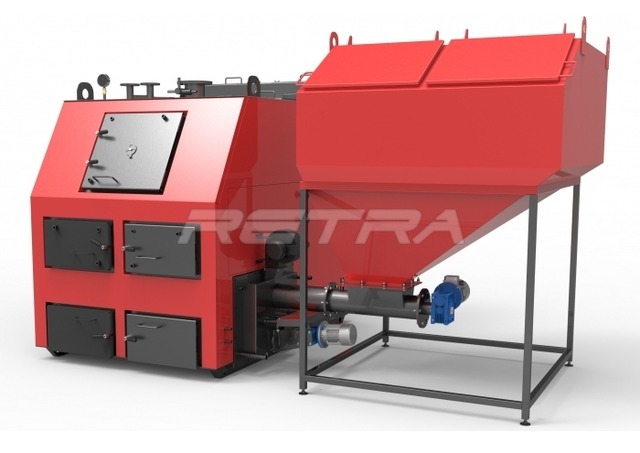

   У другому режимі завантаження палива здійснюється автоматично з бункера гвинтовим шнеком (приводиться в дію мотор-редуктором) до пелетного пальника. Максимально ефективне згорання палива в пелетному пальнику забезпечується завдяки обдуванню повітрям, що здійснюється вентилятором. Робота шнекового транспортера та вентилятора контролюється мікропроцесорним терморегулятором.

Переваги котлів Ретра-4М Bio:

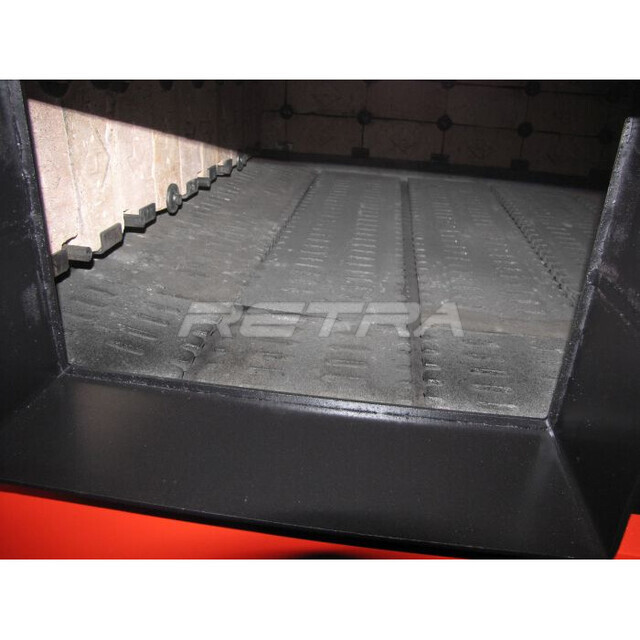

• дві топки: верхня для спалювання сировини великих розмірів, нижня — для спалювання за допомогою пелетного пальника дрібного палива;
• робота в ручному та автоматичному режимі;
• можливість використання різних видів палива, більш доступних споживачу;
• унікальний самоочисний пальник совкового типу з водяним охолодженням, що працює в автоматичному режимі спалення низькоякісної пелети, вугілля, лузги, щепи, тирси та іншого дрібнофракційного палива;
• подвійне запобігання загоранню у шнеці;
• екологічна чистота – дотримання всіх санітарних та екологічних норм викидів;
• зручність, простота в обслуговуванні і тривалий термін експлуатації обладнання (10 років і більше);
• унікальність апарату надає і сучасна автоматика з зручним багатофункціональним меню;
• котли виготовляються з котлової сталі товщиною 6-8 мм;
• наявність системи бездимного горіння при використанні будь-яких видів твердого палива та горючих відходів.
• котли моделей «Ретра-4М» виготовляються в двох різновидах (Ф – прямий котел з футерованими люками, В – котел зі скосом з водоохолоджуючими люками).

Паливо:

• основне: пелетна гранула, дрібно-фракційне вугілля (до 15 мм); при установці системи ворушіння (дод. опція) – щепа, тирса.
• резервне: вугілля кам'яне, антрацит, брикети, дрова.

Схема подачі палива для котлів Ретра-4М Bio

Будова котла Ретра-4М Bio

1.Котел «Ретра-4М» з НПС. 2.Люк завантажувальний. 3.Люк шуровочний. 4.Люк для видалення попелу. 5.Люк верхній для чищення димових каналів. 6.Патрубок подачі. 7.Патрубок під запобіжний клапан. 8.Труби колосникові. 9.Настил з чавунних решіток. 10.Кожух декоративний. 11.Водяна рубашка. 12.НПС (насадка пальник самоочисний). 13.Мотор редуктор  рухомого піддона НПС. 14.Шнековий транспортер пальника. 15.Мотор редуктор шнекової подачі. 16.Шибер горловини бункера. 17.Бак для води (система пожежогасіння шнекової подачі). 18.Бункер. 19.Люк бункера для завантаження палива. 20.Вентилятор. 21.Манометр. 22.Камера згорання (топка). 23.Кран під манометр. 24.Димохід. 25.Поворотний шибер димоходу. 26.Пряма перегородка. 27.Теплоізоляція. 28.Люк боковий для видалення сажі та попелу. 29.Камера для накопичення золи (зольник). 30.Патрубок зливний з шаровим краном. 31.Патрубок звороту. 32.Мідна гільза для встановлення термодатчика.

Характеристики
