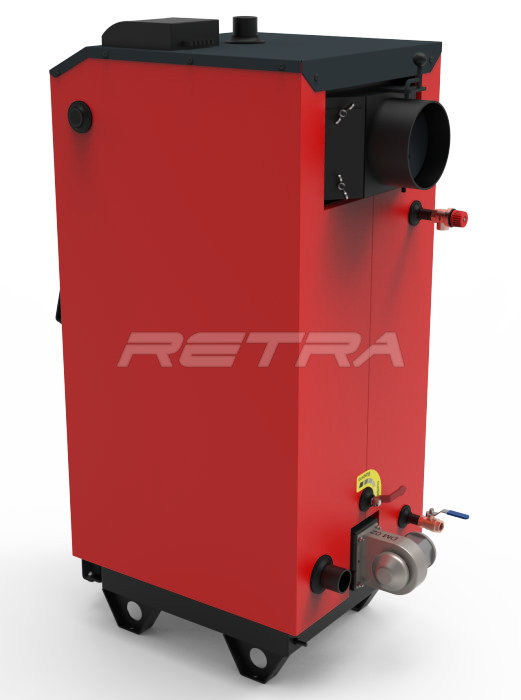

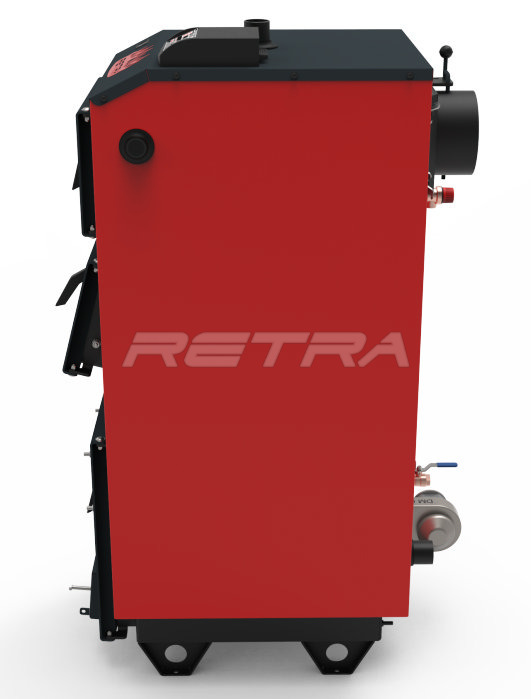

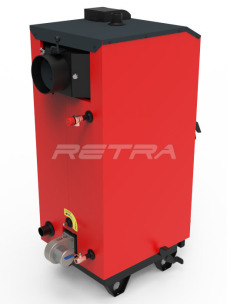

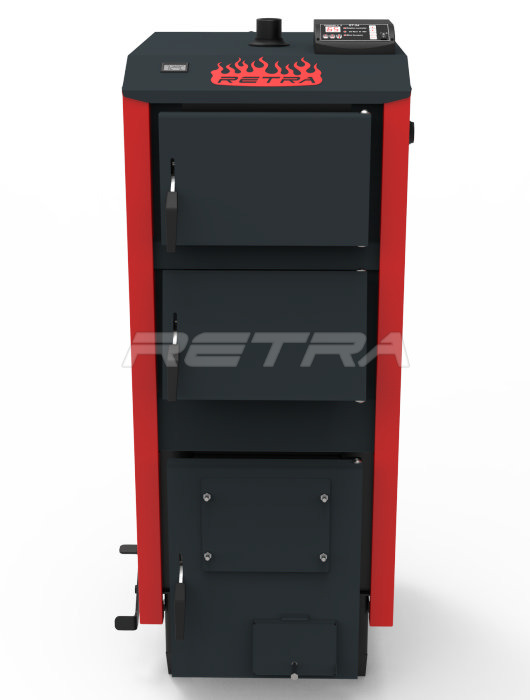

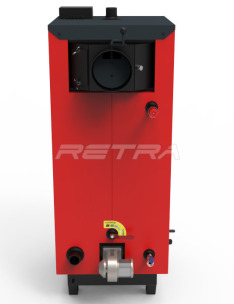

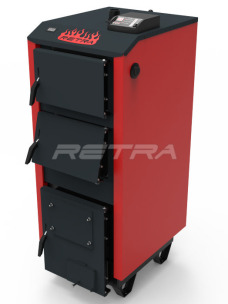

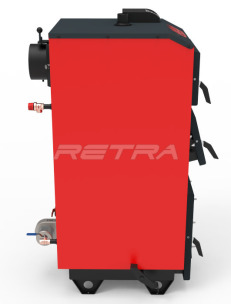

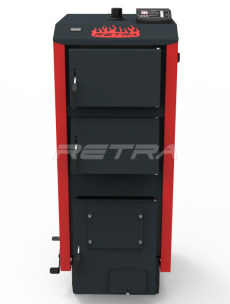

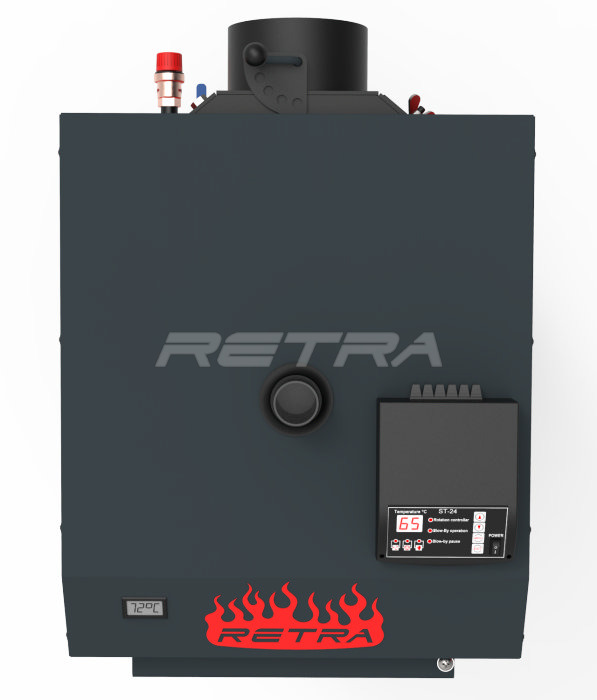

Твердопаливний котел Ретра-5М Plus 20 кВт призначений для роботи в системах центрального водяного опалення з примусовою (закрита система опалення під тиском) або природною (відкрита система опалення) циркуляцією теплоносія для теплого і гарячого водопостачання житлових будинків, дач, виробничих й складських приміщень, торгових об'єктів, будівель соціального і адміністративного призначення. Устаткування з ручним завантаженням палива. Модель з вентилятором і блоком управління (контролером), який контролює процес горіння й роботу насосів центрального опалення. Котел повинен працювати в закритому приміщенні, без різких змін температури і відносною вологістю повітря від 30 до 80 %.
Дане обладнання відповідає вимогам ДСТУ 2326-93 (ГОСТ 20548-93). Розташування горизонтальних (конвекторних) камер дає мінімальний ефект конденсації димових газів, що значно подовжує термін експлуатації котла. Конструкція виробу дозволяє спалювати різні види палива (вугілля, брикети, дерево, відходи деревини).
Будова котла Ретра-5М Plus
1- стальний теплообмінник; 2- камера згоряння (топка); 3- перегородка пряма; 4- димохід; 5- шибер газоходу поворотний; 6- розсікач первинного повітря; 7- патрубок під регулятор тяги; 8- канал подачі вторинного повітря з шибером для регулювання; 9- форсунки вторинного повітря; 10- розпушувач палива; 11- камера піддувала (зольник); 12- кожух декоративний; 13- люк завантажувальний; 14- люк вигрібний та видалення попелу; 15- люк піддувала; 16-патрубок подачі; 17- люк для чистки димових каналів; 18- патрубок звороту; 19- клапан запобіжний; 20- патрубок зливний з кульовим краном; 21-шар теплоізоляції; 22-решітка колосникова; 23-похилі труби теплообмінника; 24-термо манометр; 25- пульт керування; 26- патрубок під термодатчик пульта керування.
Характеристики
Найменування параметрів | Ретра-5М Plus 20 кВт |
Номінальна потужність, кВт | 20 |
Площа теплообмінника, м² | 2,58 |
Об'єм водяної сорочки, л | 85 |
Об'єм верхньої камери згоряння, м³ | 0,117 |
Розмір верхньої камери згоряння (ДхШхВ), мм | 475х370х670 |
Габаритні розміри котла (ДхШхВ), мм | 915х635х1370 |
Розмір горловини завантажувального люка (ШхВ), мм | 330х215 |
Вихід під димохід (ШхВ), мм | Ø 159 |
Приєднувальні розміри до с-ми опалення, мм | 1 1/2" |
К-сть та приєднувальний розмір запобіжний клапана | 1 шт. Різьба 1/2" |
Робочий тиск теплоносія (не більше), МПа | 0,2 |
Розрідження за котлом (не більше), Па | 25 |
Споживана потужність (не більше 220 В/50 Гц), Вт | 25 |
Діаметр труби димоходу, мм/ Висота (не менше), м | 180/8 |
